數字媒體矩陣 多功能數字音頻處理，內置獨立反饋抑制器，獨立通道16段PEQ、獨立通道1秒延時器
系統簡介
數字媒體矩陣基于超級強大的ADSP-21489超級強大的DSP處理能力，以及基于我們獨特的核心DSP法，實現了內置獨立的通道極低失真自適應反饋抑制器，獨立通道噪聲門、獨立通道輸入壓限器、獨立通道16段PEQ、獨立通道輸入48dB斜率高通-低通濾波器、獨立通道1秒延時器，意味著您可以對每一個輸入音頻通道進行精確、精心的設置。16x16全矩陣混音，實現任意輸入通道的自由混音。輸出通道均有獨立的16段PEQ、壓限器、48dB斜率高通-低通、2秒延時器。
DSP音頻處理
數字媒體矩陣內置獨立自適應反饋抑制器，壓限器、濾波器、延時器，多功能音頻設置，讓你輕松控制每一個輸入音頻通道。
多種控制接口
數字媒體矩陣支持1個TCP/IP通訊端口，1個RS-232通訊端口，1個USB通訊端口，開放第三方控制協議。可滿足各種大、中、小型專業音頻項目使用。。

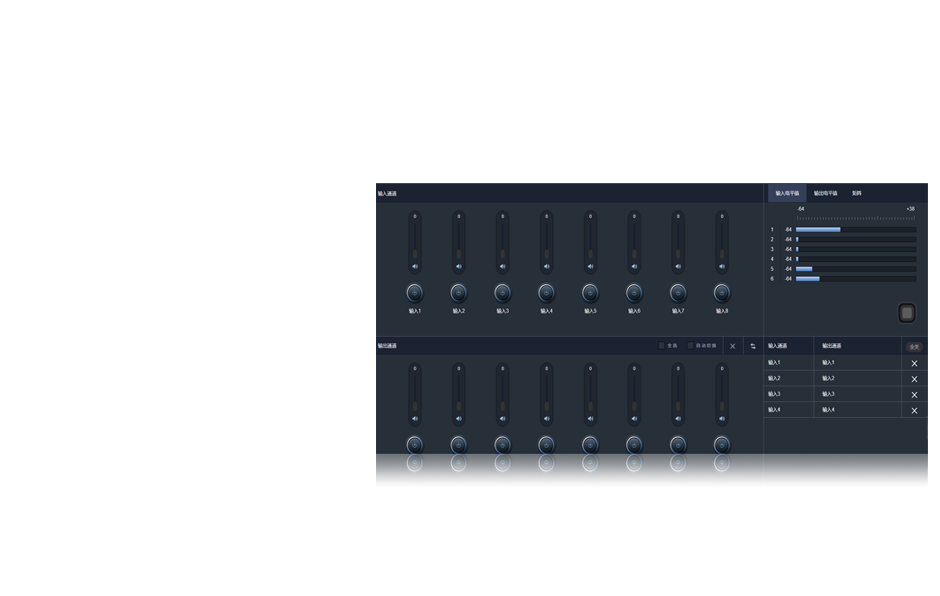

專業控制軟件
數字媒體矩陣配備專業化軟件，數值可以直接鍵盤輸入，也可以快速復制、粘貼，輕松實現多通道的數據復制，操作便捷。
攝像機聯動
數字媒體矩陣支持攝像跟蹤代碼輸出，便于通過第三方中控實現攝像聯動功能。
場景預設
數字媒體矩陣支持32組場景預設功能，可通過TCP/IP、RS-232協議調用場景。

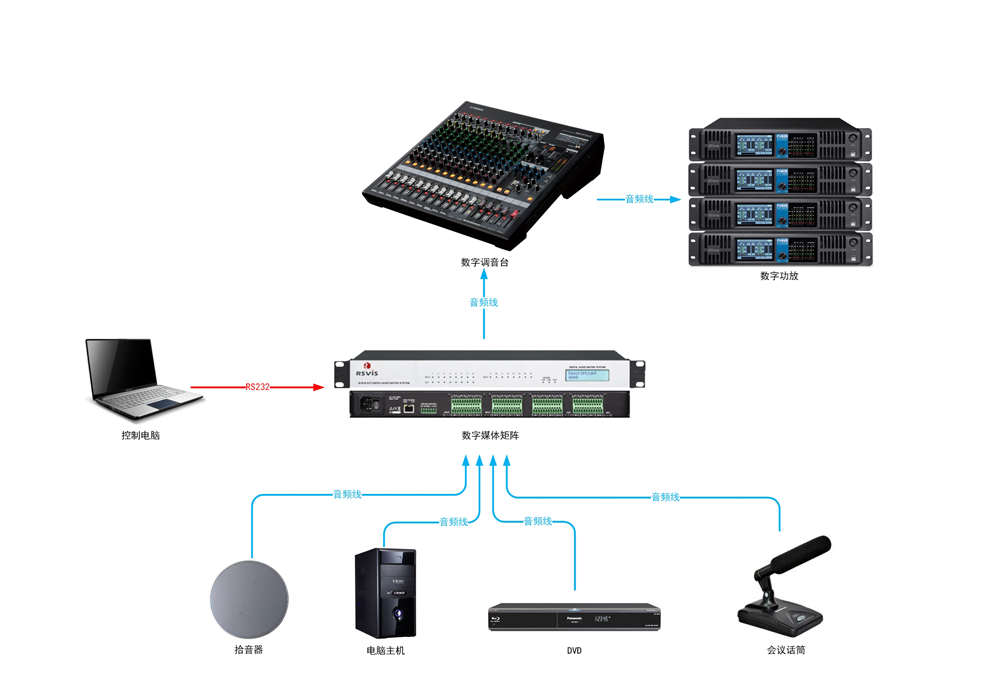

系統運行拓撲圖

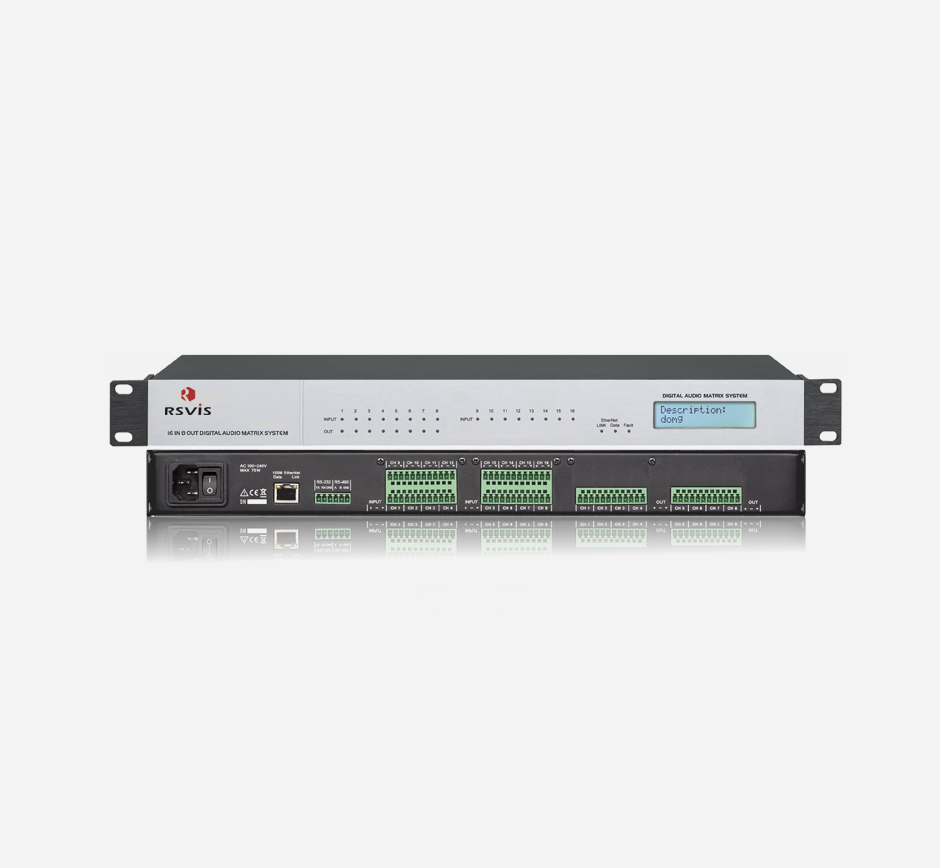

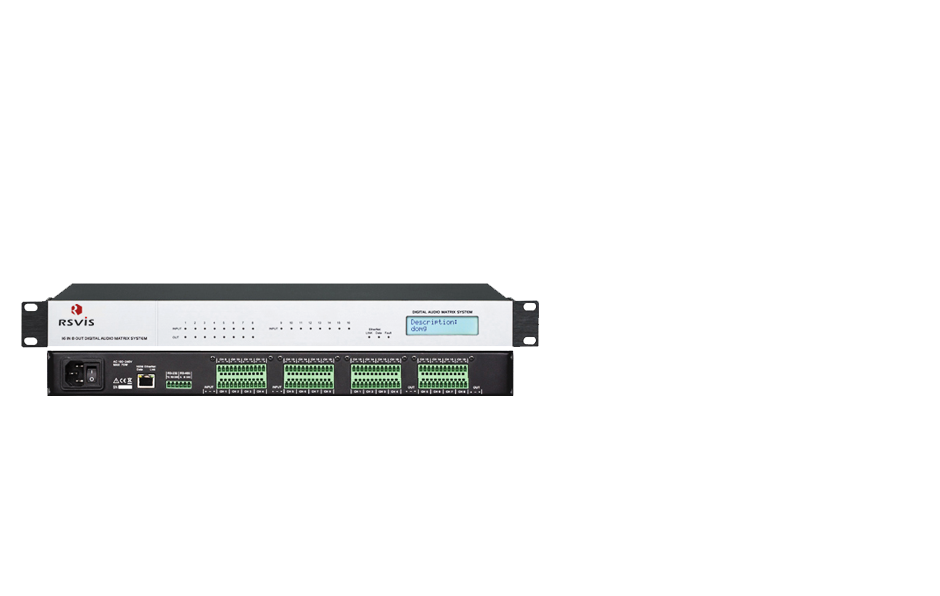

產品外觀
產品參數
| 產品型號 | RS-MT0404 | RS-MT0804 | RS-MT0808 | RS-MT1608 | RS-MT1616 | ||
|---|---|---|---|---|---|---|---|
| 輸入通道 | 最大4路 | 最大8路 | 最大8路 | 最大16路 | 最大16路 | ||
| 輸出通道 | 最大4路 | 最大4路 | 最大8路 | 最大8路 | 最大16路 | ||
| 音頻接口 | 鳳凰端子 | ||||||
| 標稱輸入電平 | 0dBu線路或-40dBu話筒電平 | ||||||
| 話筒前置放大增益 | 0－40dB模擬增益，12dB數字增益 | ||||||
| 最大輸入電平 | +20dBu | ||||||
| 輸入阻抗 | ＞5kΩ平衡，＞3kΩ非平衡 | ||||||
| 共模抑制比(CMRR) | ＞70dB@1kHz | ||||||
| 前置放大等效輸入噪聲 | ＜-125 dBu, 22Hz-22kHz | ||||||
| 幻象電源 | +48VDC | ||||||
| 標稱輸出電平 | 0dBu線路電平 | ||||||
| 輸出阻抗 | 600Ω | ||||||
| DSP頻率 | 48 kHz，24Bit ADC，24Bit DAC | ||||||
| 采樣頻率 | 高阻，＞47KΩ | ||||||
| 頻率響應 | 20Hz–20kHz, +/-0.5dB | ||||||
| 總諧波失真 | ＜0.01%；20Hz～20kHz@+4dBu | ||||||
| 信道間串?dāng)_ | ＞-80dB@1kHz，典型 | ||||||
| 設備尺寸 | 1U，480mmx300mmx44mm | ||||||
| 電源 | 100～240VA，50/60 Hz，75W | ||||||
| 工作環境 | 40°C | ||||||
