LED視頻處理器 采用先進的控制和圖像處理技術，實現信號間的切換以及畫面的多層次處理，完成單畫面或多畫面分離、拼接和合成
系統簡介
LED視頻處理器是研發的多路視頻和圖像輸入的無縫切換視音頻圖像處理器，可接受各種視頻信號,包括VGA計算機視頻、HDMI、DVI、SDI的和高標清視頻。它將自動輸入格式識別、先進的圖像解析度轉換技術和同步拼接處理技術，無縫的結合在一起，可滿足高質量、視音頻同步的演示需求。LED視頻處理器采用先進的底板交換技術，區別于傳統的總線架構，保證信號的傳輸和交換通過多條鏈路進行，避免了總線技術傳輸受限、死機、速度慢、不實用等諸多瓶頸，信號的處理速度與通道數量的多少無關，確保大規模圖像信息的接入，即使再多的信號源，也不會影響系統的正常使用。
無縫切換
LED視頻處理器支持任意通道無縫切換，圖像切換無間隔、無黑屏。
淡入淡出
LED視頻處理器支持任意通道淡進淡出切換效果，使切換過程不生硬，更自然。

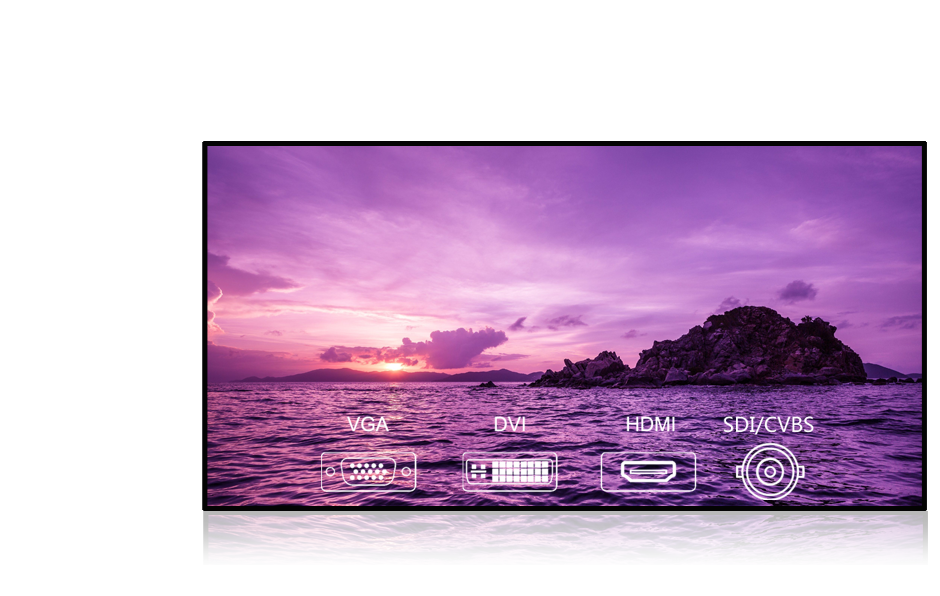

信號輸入
LED視頻處理器支持最大16路信號輸入，輸入支持HDMI、DVI、SDI、VGA、復合視頻等多種信號接口。

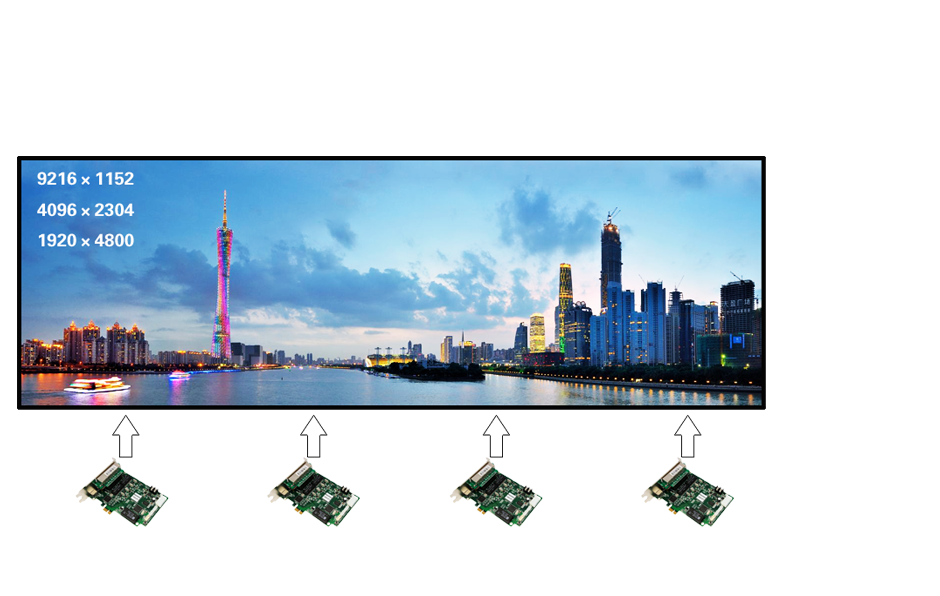

超大分辨率
LED視頻處理器最大可內置4張發送卡，單臺最大拼接9216×1152或4096×2304或1920×4800分辨率。
同步拼接
LED視頻處理器采用強大數字處理芯片，確保輸入圖像實完美現同步拼接。

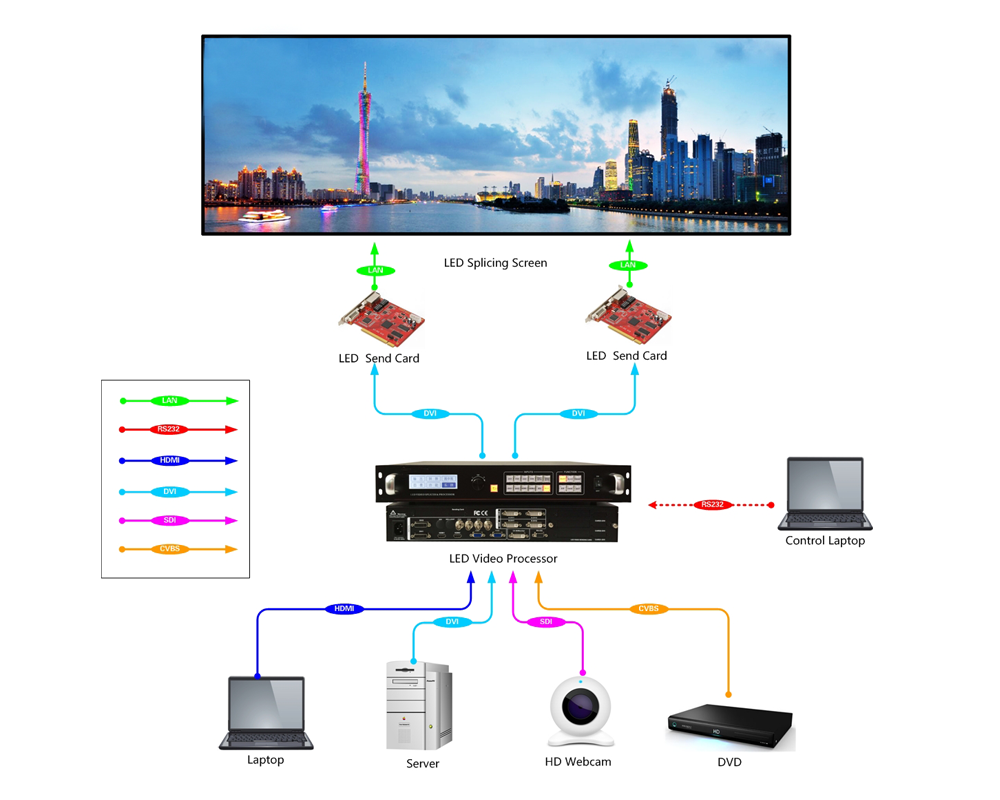

系統運行拓?fù)鋱D

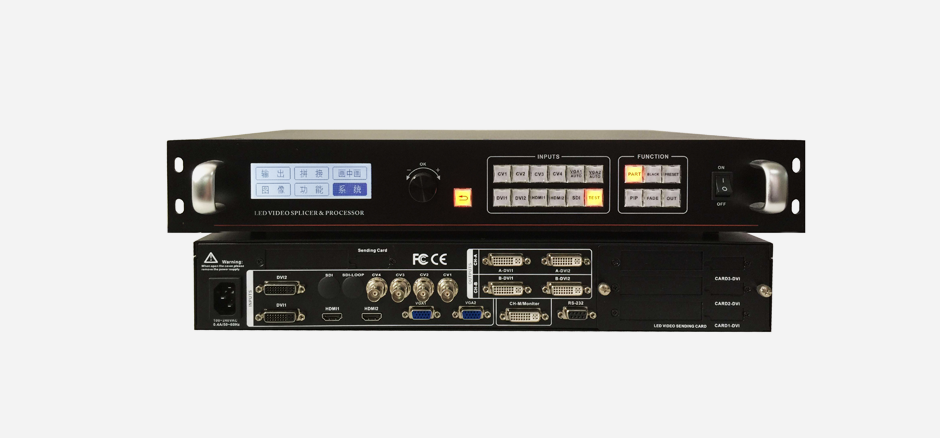

產品外觀
產品參數
| 產品型號 | RS-LE1500 | RS-LE1700 | RS-LE1800 | RS-LE1900 | RS-LE2200 |
|---|---|---|---|---|---|
| 輸入通道 | 5路(1×HDMI,1×DVI,1×VGA,2×CVBS) | 7路(1×HDMI,1×DVI,2×VGA,2×CVBS,1路SDI選配) | 8路(1×HDMI,2×DVI,2×VGA,3×CVBS) | 9路(1×HDMI,2×DVI,2×VGA,3×CVBS,1×SDI) | 13路(4×DVI,4×VGA,4×CVBS,1×SDI選配) |
| 輸出通道 | 2路(2×DVI) | 3路(2×DVI,1×VGA) | 2路(2×DVI) | 2路(2×DVI) | 12路(8×DVI,4×VGA) |
| 機箱尺寸 | 506x250x50mm | 506x250x50mm | 506x250x50mm | 506x250x50mm | 506x250x88mm |
| 輸出分辨率 | 1024×768,1920×1080,2304×1152, 1280×720,1920×1200,2560×816, 1280×1024,1024×1280,1280×720, 1440×900,1536×1536,1920×1080, 1600×1200,2048×640,1024×1920, 1680×1050,2048×1152 |
1024×768,1920×1080,2304×1152, 1280×720,1920×1200,2560×816, 1280×1024,1024×1280,1280×720, 1440×900,1536×1536,1920×1080, 1600×1200,2048×640,1024×1920, 1680×1050,2048×1152 |
1024×768,1920×1080,2304×1152, 1280×720,1920×1200,2560×816, 1280×1024,1024×1280,1280×720, 1440×900,1536×1536,1920×1080, 1600×1200,2048×640,1024×1920, 1680×1050,2048×1152 |
1024×768,1920×1080,2304×1152, 1280×720,1920×1200,2560×816, 1280×1024,1024×1280,1280×720, 1440×900,1536×1536,1920×1080, 1600×1200,2048×640,1024×1920, 1680×1050,2048×1152 |
640×480,800×600,1024×768, 1280×1024,1366×768,1440×900, 1600×1200,1680×1050,1920×1080, 1920×1200,2048×1152 |
| 控制方式 | 面板按鍵，RS232控制 | ||||
| 電源 | AC100~240V, 50/60 Hz | ||||
| 輸出功率 | 100W-200W | ||||
| 存儲溫度 | -20°C~+60°C | ||||
| 環境濕度 | 15%-85% | ||||
| 產品重量 | 3Kg-6Kg | ||||
