投影邊緣融合處理器 新一代4K超高清投影邊緣融合器，3D圖像融合顯示，自由開窗，無縫拼接解決方案
系統簡介
邊緣融合器是將多組投影機投射出的畫面進行邊緣重疊，并通過融合技術顯示出一個沒有縫隙更加明亮，超大，高分辨率的整幅畫面，畫面的效果就象是一臺投影機投射的畫面的投影機融合處理系統。采用分布式設計理念，將信號接入、畫面拼接、融合帶處理等相關功能從系統上區分開，使得不同的功能在各自獨立的硬件中處理實現，最大程度提升了設備的穩定性。內置多畫面拼接處理器和融合生成兩大功能，簡化無縫投影顯示系統的構架，信號源、融合器、投影機三點一線的結構即可完成無縫投影顯示系統。采用卡籠式機箱設計，輸入輸出板卡自由組合，完成各類輸入信號靈活接入，支持用于 SDI、 HDMI、DVI、VGA、CVBS復合視頻等高標清視頻源的多種輸入和輸出卡的組合。
圖像校正
邊緣融合器的幾何校正極速處理算法，可快速調整柱面幕、平面幕、弧形幕等畫面的縮放、平移、梯形校正、偏轉校正等功能。
3D融合顯示
邊緣融合器支持3D立體圖像信號、平面圖像信號混開窗口，支持左右眼復合立體信號無極倍頻，給帶來來震撼的3D圖像顯示效果。
多窗口顯示
邊緣融合器獨支持圖像開窗功能，可支持多個不同的圖像同時進行融合拼接處理，每個圖像窗口都可進行位置、大小、漫游疊加。
色域校正
邊緣融合器獨有的全色域校正技術，512組色域校正參數，支持暗場補償功能,可有效消除多臺投影儀間的顏色差異和投影融合的亮帶。
4K超高清
邊緣融合器支持HDMI/DVI/SDI/DP等高清接口輸入，輸入支持1080P@50/60Hz、1920*1200、4K@30Hz等分辨率。

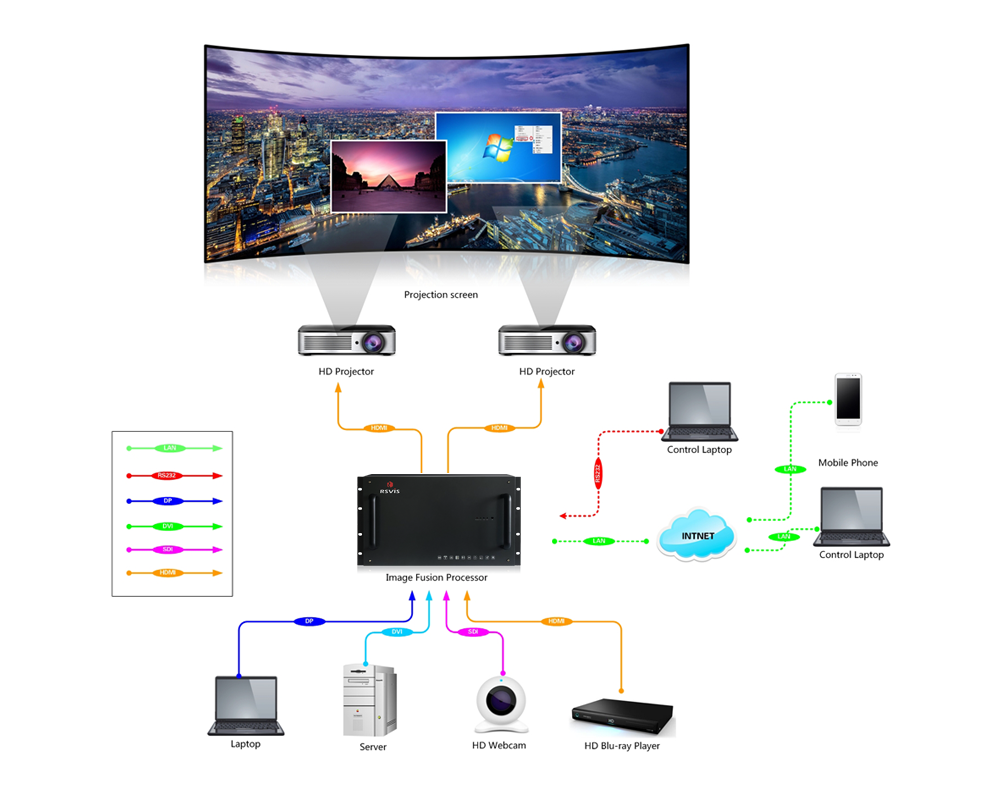

系統運行拓撲圖

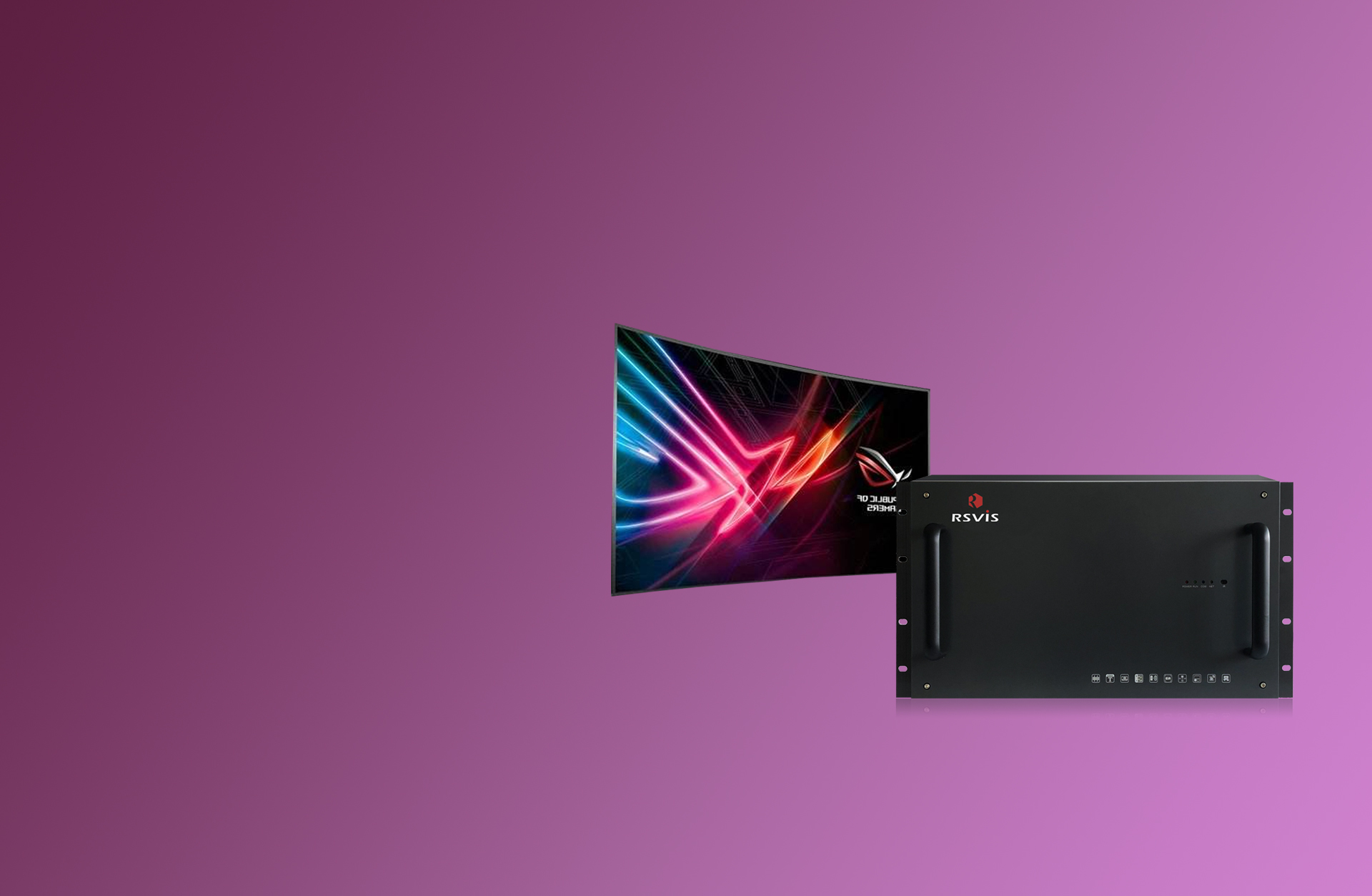

產品外觀
產品參數
| 產品型號 | RS-RH0202 | RS-RH0404 | RS-RH0808 | RS-RH1616 | RS-RH3232 |
|---|---|---|---|---|---|
| 輸入通道 | 最大2路HDMI/DVI/SDI/DP | 最大4路HDMI/DVI/SDI/DP | 最大8路HDMI/DVI/SDI/DP | 最大16路HDMI/DVI/SDI/DP | 最大32路HDMI/DVI/SDI/DP |
| 輸出通道 | 最大2路HDMI/DVI | 最大4路HDMI/DVI | 最大8路HDMI/DVI | 最大16路HDMI/DVI | 最大32路HDMI/DVI |
| 機箱尺寸 | 2U | 2U | 2U | 4U | 8U |
| 輸入分辨率 | 1080P@50/60Hz、1920*1200、4K@30Hz | ||||
| 輸出分辨率 | 單路1920*1200/1080P向下兼容 | ||||
| 控制方式 | 面板/遙控/串口（軟件）/網絡 | ||||
| 圖像校正 | 幾何校正、色域校正、白平衡校正 | ||||
| 電源 | 100VAC ~ 240VAC, 50/60 Hz | ||||
| 輸出功率 | 50W-200W | ||||
| 存儲溫度 | -20°C~+60°C | ||||
| 工作溫度 | 0℃-50℃ | ||||
| 環境濕度 | 5%~ 75% | ||||
| 產品重量 | 5Kg-20Kg | ||||
