32路2K HDMI高清矩陣 32x32通道2K HDMI高清分辨率矩陣切換系統

系統簡介

32路2K HDMI高清矩陣是我司傾力打造的新一代2K HDMI高清矩陣，支持HDMI1.4a標準，支持EDID管理學習；最大可支持32路2K HDMI信號輸入，32路2K HDMI信號輸出，分辨率可達1080@60HZ的HDMI矩陣。支持音視頻同步切換，適用于會議室、指揮中心、多媒體室等應用場景，直接通過手機、平板直接通過控制矩陣實現大屏場景預案切換，無需外置中控設備。外觀工藝采用與蘋果設備相同的噴砂氧化工藝，更顯高端。

1080P全高清

2K HDMI高清矩陣采用超強圖像處理芯片，支持HDMI1.4a協議版本，1080P60Hz及一下分辨率。

全硬件架構

2K HDMI高清矩陣采用全硬件架構無CPU和操作系統，接口支持熱插拔，系統穩定可靠。

杜比數字傳輸

2K HDMI高清矩陣支持LPCM 7.1CH, 杜比True HD, 杜比數字+和DTS-HD Master Audio傳輸。

靈活控制

2K HDMI高清矩陣支持按鍵，紅外遙控，RS232串口，TCP/IP等多種控制方式。

EDID自適應

2K HDMI高清矩陣支持EDID可擦寫與EDID自適應功能，更好適應現場多樣化的顯示設備，提高兼容性。

長距傳輸

2K HDMI高清矩陣輸入帶有自動均衡，輸出帶有預加重功能，使用高品質HDMI2.0版本的線纜，輸入/輸出距離可達25米。

時間補償

2K HDMI高清矩陣輸入支持接收延遲，有效應對當差分對線不等長時進行時間補償。

系統運行拓撲圖

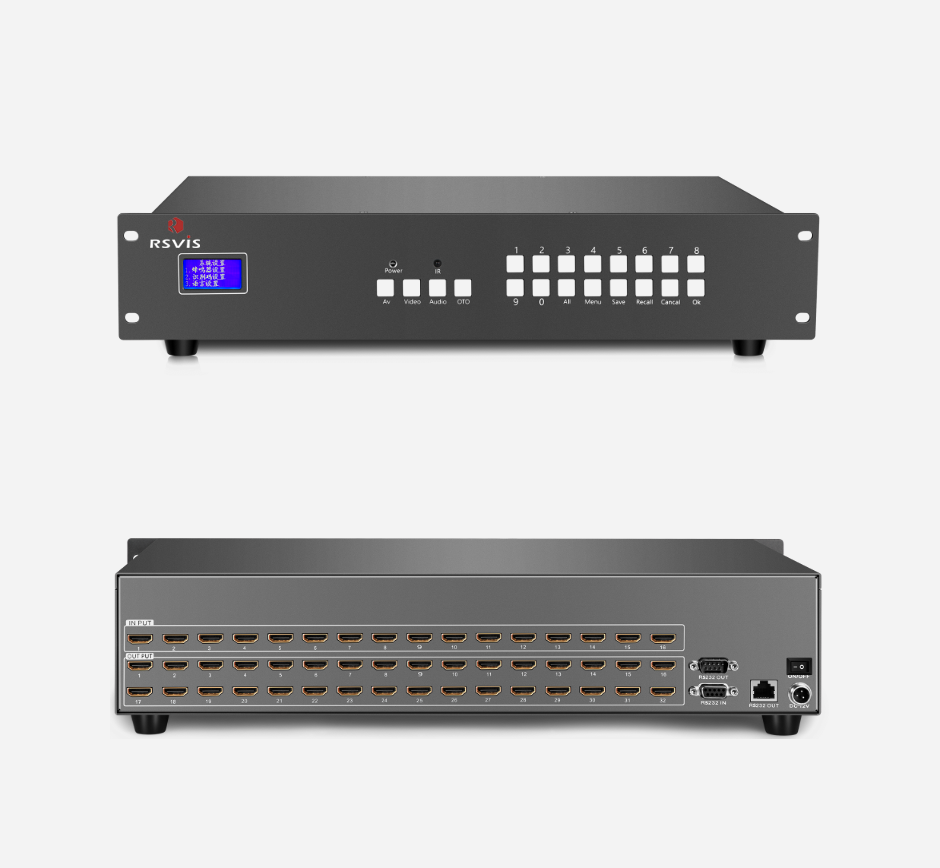

產品外觀

產品參數

產品型號	RS-MH3232
輸入端口	32×HDMI
輸出端口	32×HDMI
支持視頻分辨率	480i, 576i, 480p, 576p, 720p ,1080i, 1080p@24/30/50/60Hz,1080P3D@60Hz
控制接口	1路RS-232 IN、1路RS-232 OUT、1路RJ-45
協議標準	支持HDMI1.4a、支持EDID管理與可擦寫、支持HDCP解析
色彩空間	支持RGB444、YUV444、YUV422色彩空間，支持x.v.Color擴展色域標準
靜電保護	人體放電模式: ±8kV(氣隙放電)，±4kV(接觸放電)
控制方式	按鍵、RS232、WEB
電源	AC85V-265V，50Hz/60Hz
輸出功率	DC:12V 3A
輸入電壓	電源 100VAC~260VAC, 50/60 Hz
工作溫度	0oC~40oC/32oF~104oF
存儲溫度	?20oC~60oC/?4oF~140oF
機箱尺寸	2U
尺寸	438×250×90（mm）
產品重量	10Kg
