8路2K HDMI高清矩陣 8x8通道2K HDMI高清分辨率矩陣切換系統
系統簡介
8路2K HDMI高清矩陣是我司傾力打造的新一代2K HDMI高清矩陣，支持HDMI1.4a標準，支持EDID管理學習；最大可支持8路2K HDMI信號輸入，8路2K HDMI信號輸出，分辨率可達1080@60HZ的HDMI矩陣。支持音視頻同步切換，適用于會議室、指揮中心、多媒體室等應用場景，直接通過手機、平板直接通過控制矩陣實現大屏場景預案切換，無需外置中控設備。外觀工藝采用與蘋果設備相同的噴砂氧化工藝，更顯高端。
1080P全高清
2K HDMI高清矩陣采用超強圖像處理芯片，支持HDMI1.4a協議版本，1080P60Hz及一下分辨率。
全硬件架構
2K HDMI高清矩陣采用全硬件架構無CPU和操作系統，接口支持熱插拔，系統穩定可靠。
杜比數字傳輸
2K HDMI高清矩陣支持LPCM 7.1CH, 杜比True HD, 杜比數字+和DTS-HD Master Audio傳輸。
靈活控制
2K HDMI高清矩陣支持按鍵，紅外遙控，RS232串口，TCP/IP等多種控制方式。
EDID自適應
2K HDMI高清矩陣支持EDID可擦寫與EDID自適應功能，更好適應現場多樣化的顯示設備，提高兼容性。
長距傳輸
2K HDMI高清矩陣輸入帶有自動均衡，輸出帶有預加重功能，使用高品質HDMI2.0版本的線纜，輸入/輸出距離可達25米。
時間補償
2K HDMI高清矩陣輸入支持接收延遲，有效應對當差分對線不等長時進行時間補償。
系統運行拓撲圖

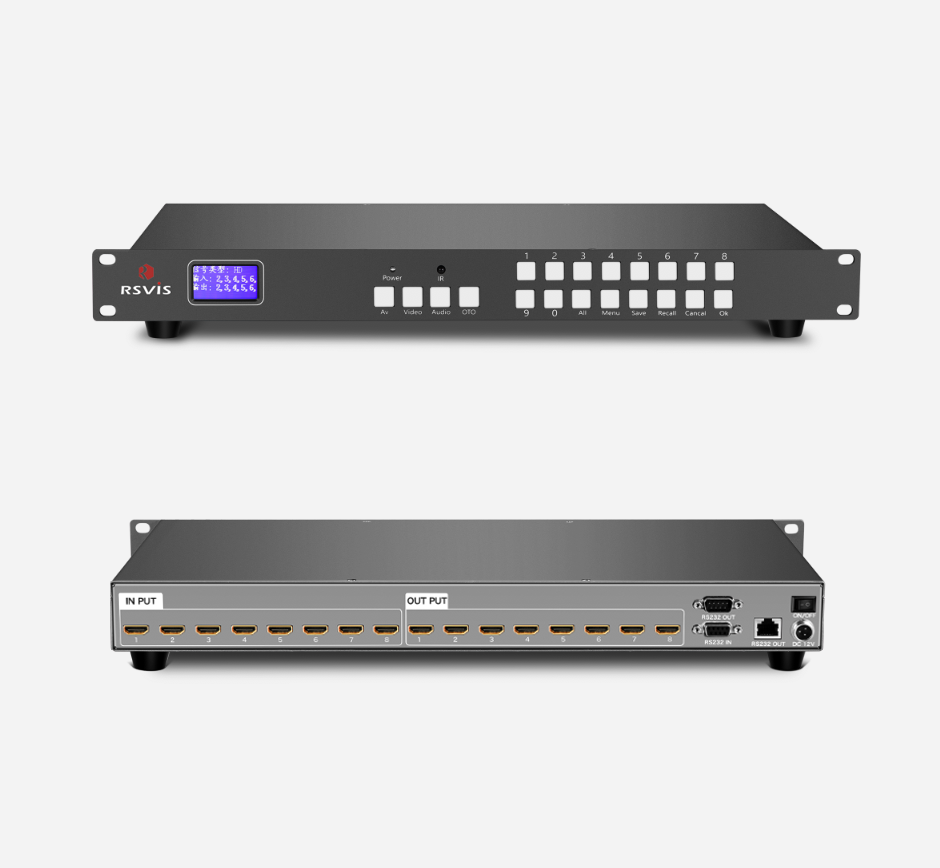

產品外觀
產品參數
| 產品型號 | RS-MH0808 |
|---|---|
| 輸入端口 | 8×HDMI |
| 輸出端口 | 8×HDMI |
| 支持視頻分辨率 | 480i, 576i, 480p, 576p, 720p ,1080i, 1080p@24/30/50/60Hz,1080P3D@60Hz |
| 控制接口 | 1路RS-232 IN、1路RS-232 OUT、1路RJ-45 |
| 協議標準 | 支持HDMI1.4a、支持EDID管理與可擦寫、支持HDCP解析 |
| 色彩空間 | 支持RGB444、YUV444、YUV422色彩空間，支持x.v.Color擴展色域標準 |
| 靜電保護 | 人體放電模式: ±8kV(氣隙放電)，±4kV(接觸放電) |
| 控制方式 | 按鍵、RS232、WEB |
| 電源 | AC85V-265V，50Hz/60Hz |
| 輸出功率 | DC:12V 3A |
| 輸入電壓 | 電源 100VAC~260VAC, 50/60 Hz |
| 工作溫度 | 0oC~40oC/32oF~104oF |
| 存儲溫度 | ?20oC~60oC/?4oF~140oF |
| 機箱尺寸 | 1U |
| 尺寸 | 438×250×45（mm） |
| 產品重量 | 5Kg |
